Die Wiedergabe des folgenden Bildbeispieles wurde freundlicherweise vom Air Resources Laboratory / NOAA genehmigt [© ARL/NOAA]! Es ist kein aktuelles Aufstiegsbild.

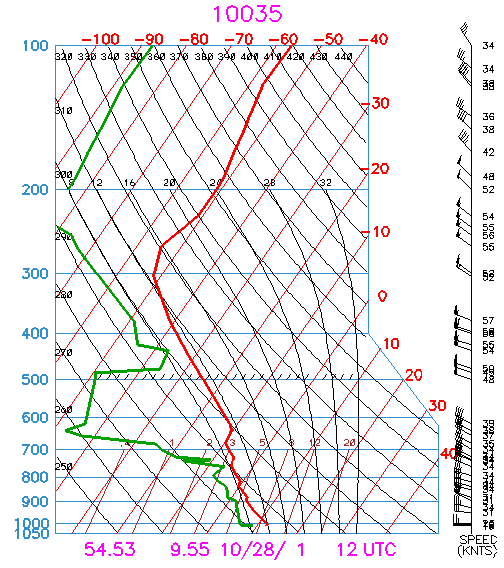

Ergebnisbeispiel eines Radiosondenaufstieges der Station Schleswig [Kennziffer 10035]. Am unteren Bildrand sind die Koordinaten der Station sowie der Termin vermerkt [10/28/ 1   12 UTC entspricht dem 28.Oktober 2001 12Uhr Weltzeit]. Die rote Sondenlinie gibt den Temperaturverlauf wieder, die grüne Sondenlinie den Verlauf der Taupunktstemperatur. Je näher diese der roten Linie liegt, desto feuchter ist die Luft in der jeweiligen Höhe [bis hin zur Sättigung / vorhandene Bewölkung]. Am linken Bildrand finden sich in blauer Farbe die Luftdruckangaben in hPa / Hectopascal wieder. Diese können mit ungefähren Höhenangaben in Verbindung gebracht werden [ICAO-Standardatmosphäre].

Diagonal nach rechts oben verlaufen rot die Temperaturskalen mit ihrer Kennzeichnung in Grad Celsius. An den Schnittpunkten von Temperatur- und Feuchtekurve kann somit die zugehörige Temperatur in der entsprechenden Höhe abgelesen werden. Schließlich sind am rechten Bildrand noch die der Höhe zugehörigen Windrichtungspfeile mit Geschwindigkeitsangabe in Knoten aufgetragen.
Neben relativ hoher Feuchte im tieferen Niveau [~Boden bis etwa 750hPa] zeigt sich nach einem trockenen Abschnitt wieder hohe Feuchte im tieferen Eiswolkenniveau bei etwa 450hPa. Der Meteorologe kann aus diesen atmosphärischen Nadelstichen noch sehr viel mehr herauslesen. Weitergehende Erklärungen liefern z.B. die Web-Links am Seitenende.


Zurück zum Seitenanfang

Bei der zunächst erscheinenden Auswahlseite von "ARL/NOAA READY" kann man auf Wunsch auch ein Häkchen bei "Text Listing" machen. Dann erhält man zusätzlich zum TEMP-Bild eine Textauflistung von Sondendaten. Dort sind auch [je nach Wetterverhältnissen abweichend von der Standardatmosphäre] die "echten / aktuellen" Höhenwerte bezüglich der Druckflächen angegeben - man kann auch später über dem erschienenen TEMP-Bild den LINK   "Sounding text and any error messages."  anklicken.
